Un sistema di lavaggio CIP (Cleaning in Place) permette di pulire e risciacquare le parti interne di impianti, serbatoi e tubazioni senza smontare le principali sezioni di processo. Nell’industria alimentare questa tecnologia contribuisce a rendere la pulizia più controllabile e ripetibile, a ridurre i tempi di fermo e a tutelare la qualità del prodotto tra un ciclo produttivo e il successivo.
In sintesi: il CIP non è una semplice sequenza di lavaggi. È un processo da progettare in relazione al prodotto, alla geometria dell’impianto, ai residui da rimuovere e ai parametri di pulizia da monitorare.
Che cos’è un sistema CIP e perché è importante nell’industria alimentare
CIP è l’acronimo di Cleaning in Place, cioè pulizia sul posto. La soluzione di lavaggio viene fatta circolare in un circuito chiuso attraverso le parti dell’impianto interessate: tubazioni, pompe, valvole, serbatoi e altre superfici a contatto con il prodotto, quando progettate per essere lavabili in circuito.
L’obiettivo è rimuovere residui organici e inorganici in modo efficace, limitando le operazioni manuali e gli smontaggi. Per un’azienda alimentare, la ripetibilità del ciclo aiuta a mantenere condizioni igieniche coerenti, a prevenire contaminazioni crociate e a proteggere le caratteristiche sensoriali e qualitative delle ricette.
Il Regolamento (CE) n. 852/2004 stabilisce le regole generali in materia di igiene dei prodotti alimentari. All’interno di questo quadro, un processo di lavaggio ben progettato supporta le procedure igieniche e il piano di autocontrollo dell’operatore, ma deve essere definito e validato per la specifica applicazione.
Come funziona il lavaggio CIP
L’efficacia della pulizia dipende dall’equilibrio tra quattro fattori: azione meccanica del fluido, azione chimica del detergente, temperatura e tempo di contatto. La combinazione corretta varia in base al tipo di prodotto, al deposito da eliminare, ai materiali costruttivi e alla configurazione della linea.
I parametri da controllare
- Portata e velocità di ricircolo, per ottenere un’azione meccanica adeguata nelle tubazioni e sui componenti.
- Temperatura della soluzione, coerente con detergente, residuo e materiali dell’impianto.
- Concentrazione chimica, da mantenere entro il campo definito per il ciclo.
- Tempo di contatto, sufficiente a completare l’azione di ciascuna fase.
- Condizioni di ritorno, che possono essere monitorate tramite parametri come temperatura e conducibilità, secondo la configurazione del sistema.

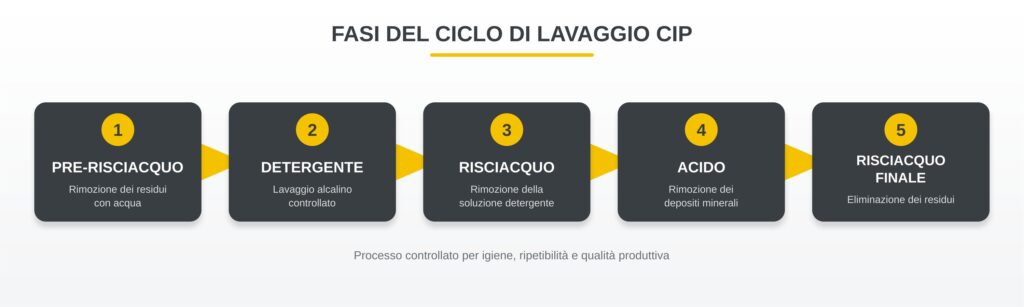

Le principali fasi di un ciclo CIP
La sequenza deve essere adattata al processo produttivo. In una configurazione tipica può comprendere:
- Pre-risciacquo con acqua, per allontanare la maggior parte dei residui di prodotto.
- Lavaggio alcalino, con soluzione preparata alla concentrazione e alla temperatura previste, particolarmente utile per molti residui organici.
- Risciacquo intermedio, per rimuovere la soluzione detergente e il materiale disciolto.
- Lavaggio acido, quando richiesto, per trattare depositi minerali e incrostazioni.
- Risciacquo finale con acqua, fino al raggiungimento dei parametri stabiliti.
- Disinfezione o sanitizzazione, se prevista dal protocollo, seguita dalle operazioni richieste prima della ripresa produttiva.
Nota tecnica: non tutti i cicli includono necessariamente ogni fase. Detergenti, temperature, concentrazioni e tempi devono essere stabiliti con i responsabili competenti e validati sul processo reale.
Quali vantaggi può offrire un CIP automatizzato
Pulizia ripetibile e qualità più costante
Ricette di lavaggio memorizzate e parametri controllati riducono la variabilità tra un ciclo e l’altro. Una pulizia ripetibile aiuta a contenere il rischio di residui, contaminazioni e alterazioni del prodotto finale.
Riduzione dei tempi di fermo
La pulizia in circuito limita molte operazioni di apertura e smontaggio. Se il sistema è dimensionato e integrato correttamente, il passaggio tra produzione e lavaggio può diventare più rapido e pianificabile.
Uso più controllato di acqua, energia e detergenti
L’automazione consente di gestire tempi, temperature e dosaggi secondo ricette definite. Sensori e logiche di recupero possono contribuire a evitare sovra lavaggi e consumi non necessari, fermo restando che i risultati dipendono dal progetto e dal prodotto trattato.
Maggiore sicurezza operativa e tracciabilità
Riducendo la manipolazione manuale di componenti e soluzioni, il CIP può migliorare l’organizzazione delle attività di pulizia. Il controllo automatico può inoltre registrare fasi, tempi, temperature e altri valori utili alla verifica del ciclo.
Da cosa dipende l'efficacia di un impianto CIP
La presenza di una centralina CIP, da sola, non garantisce il risultato. La pulibilità nasce dal progetto complessivo dell’impianto e dalla corretta interazione tra componenti, ricette e procedure.
- Progettazione igienica di serbatoi, tubazioni, raccordi, valvole e punti di drenaggio.
- Assenza, per quanto tecnicamente possibile, di zone morte o aree difficili da raggiungere.
- Corretta selezione e posizione di sfere o teste di lavaggio nei recipienti.
- Portata, pressione e temperatura disponibili durante tutte le fasi.
- Compatibilità chimica dei materiali e delle guarnizioni.
- Definizione delle ricette per ciascuna famiglia di prodotto e validazione del risultato.

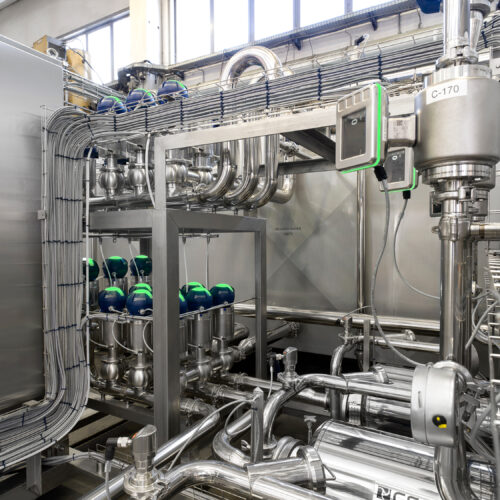

- Strumentazione adeguata per monitoraggio, allarmi, registrazione e manutenzione.
CIP automatico o semi-automatico: quale scegliere
La scelta del livello di automazione dipende dalla frequenza dei cambi prodotto, dal numero di circuiti, dai volumi, dai requisiti di tracciabilità e dalle risorse disponibili. Un sistema semi-automatico può essere adatto a linee semplici o a produzioni meno frequenti; un sistema automatico offre maggiore ripetibilità, gestione delle ricette e registrazione dei parametri in impianti complessi o con numerosi cicli giornalieri.

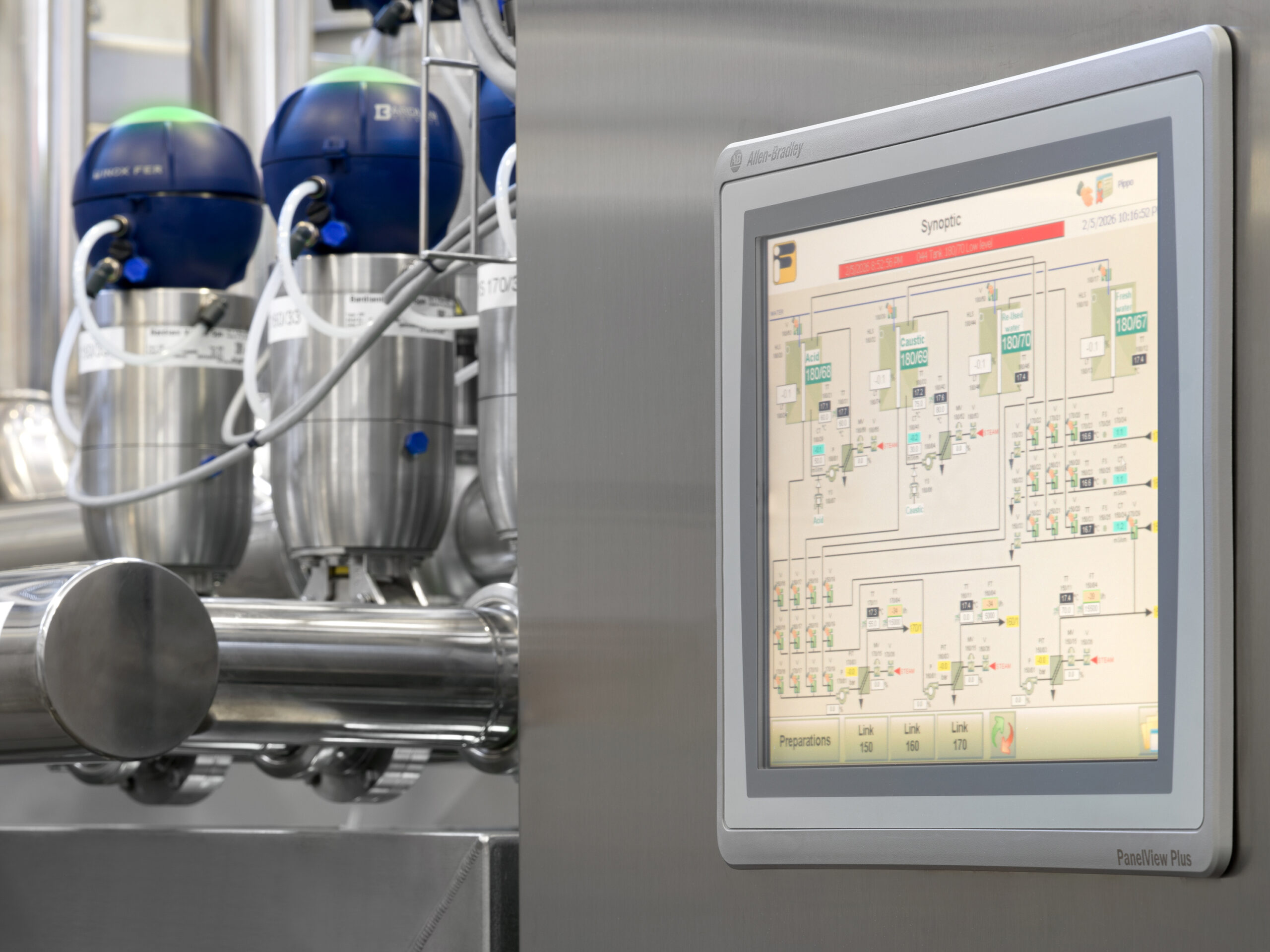

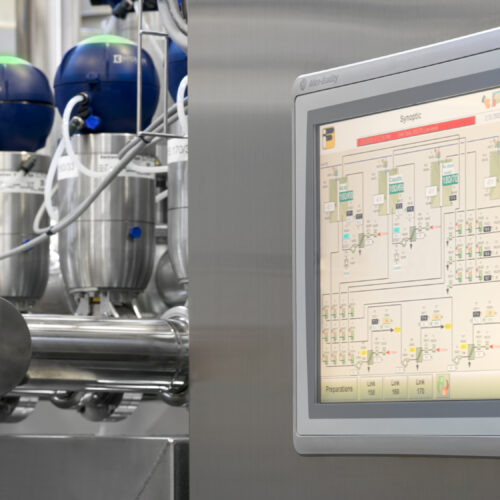

La valutazione deve considerare anche l’integrazione con PLC e pannello operatore, il recupero delle soluzioni, la separazione dei circuiti e la possibilità di lavare più utenze in sequenza o, se previsto dal progetto, in parallelo.

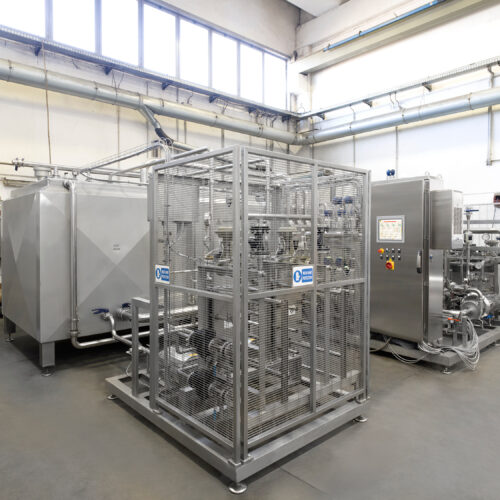

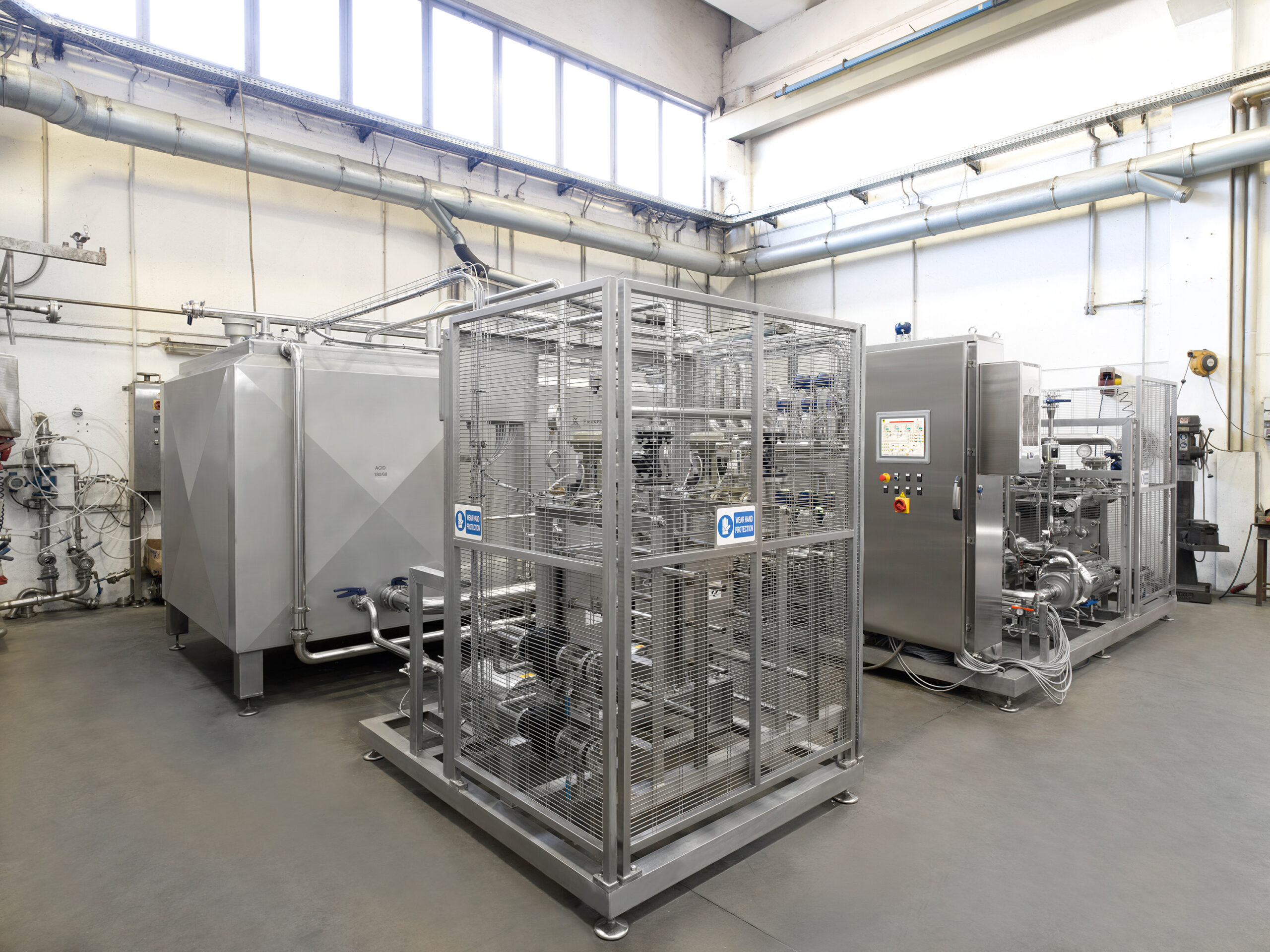

Come INOX-FER integra il lavaggio CIP negli impianti alimentari

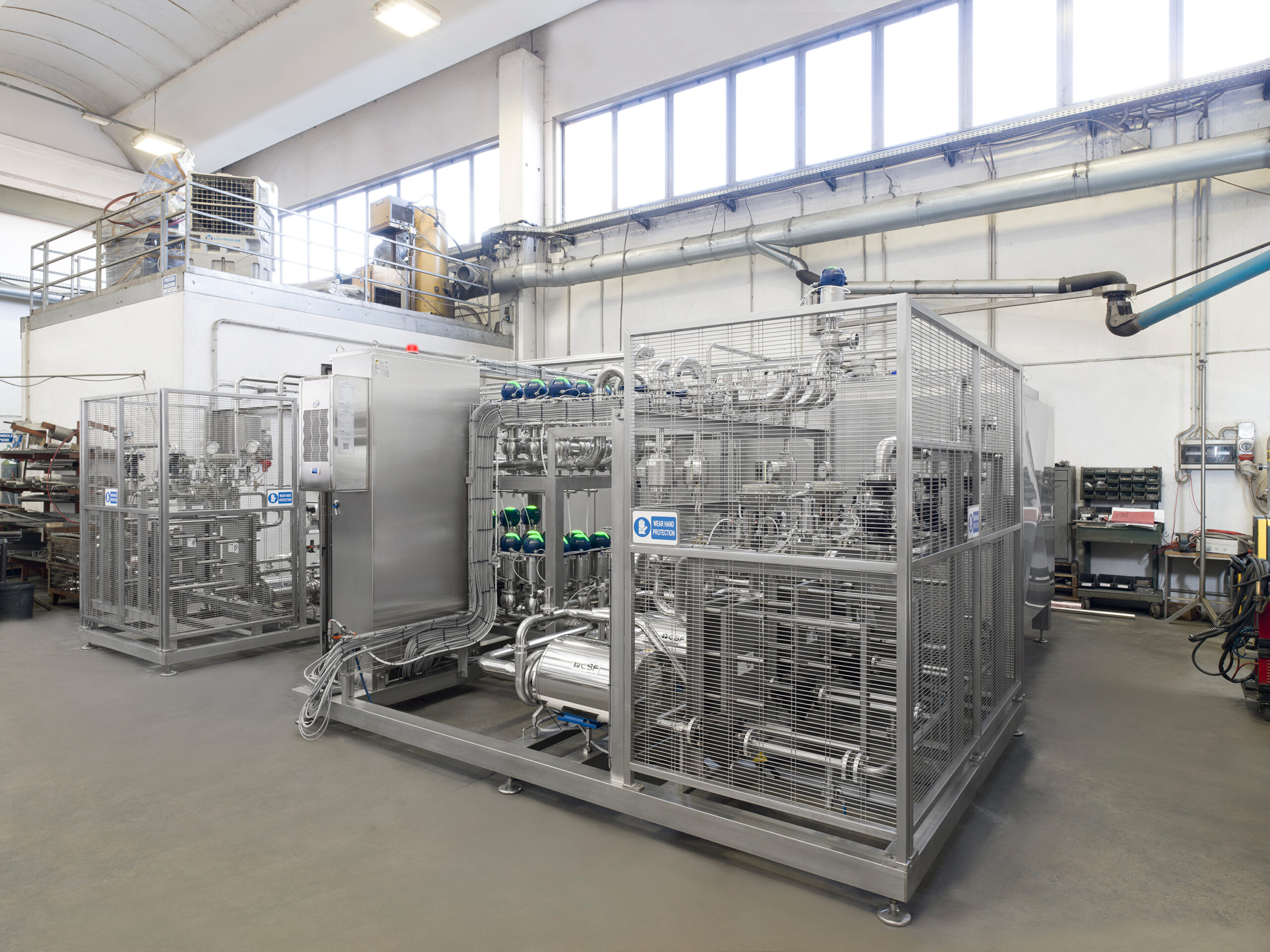

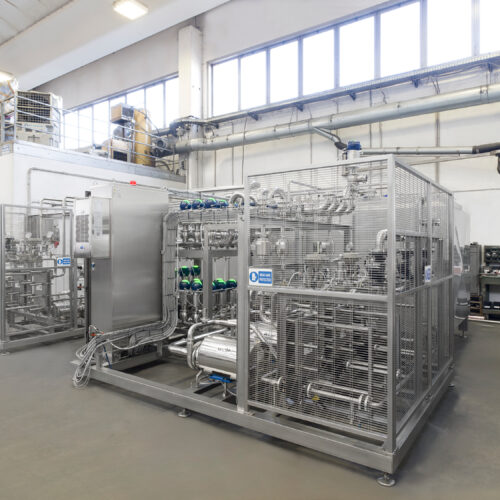

INOX-FER progetta e realizza impianti personalizzati per l’industria alimentare, integrando il lavaggio CIP in funzione del prodotto e del processo. L’analisi parte dalle caratteristiche della ricetta, dalla viscosità, dai residui attesi, dal layout e dalle esigenze produttive del cliente.

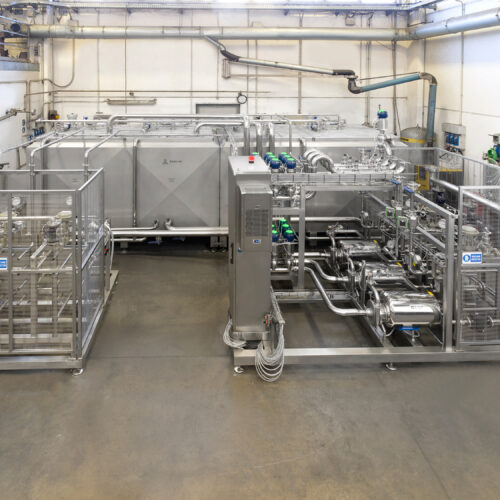

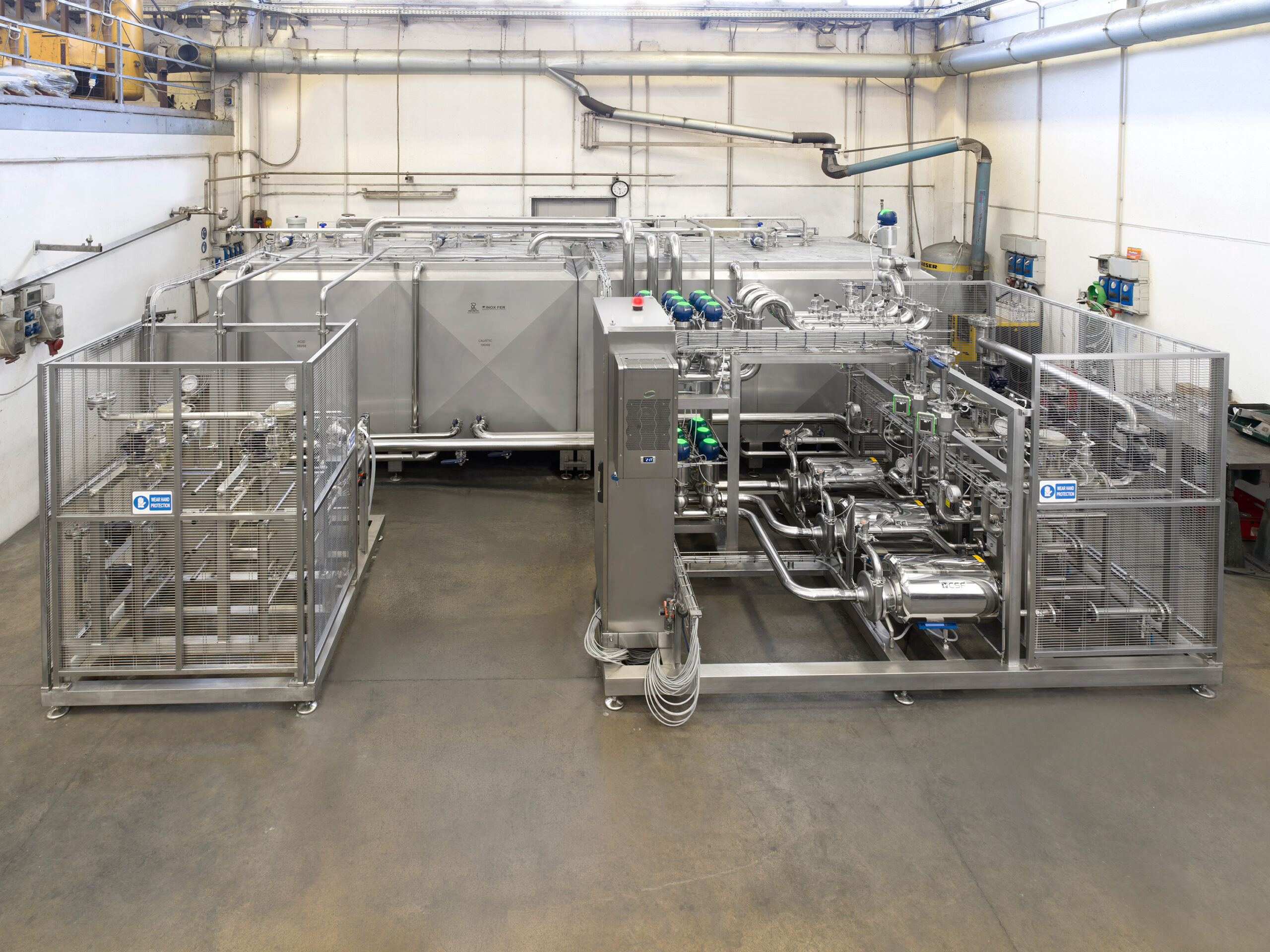

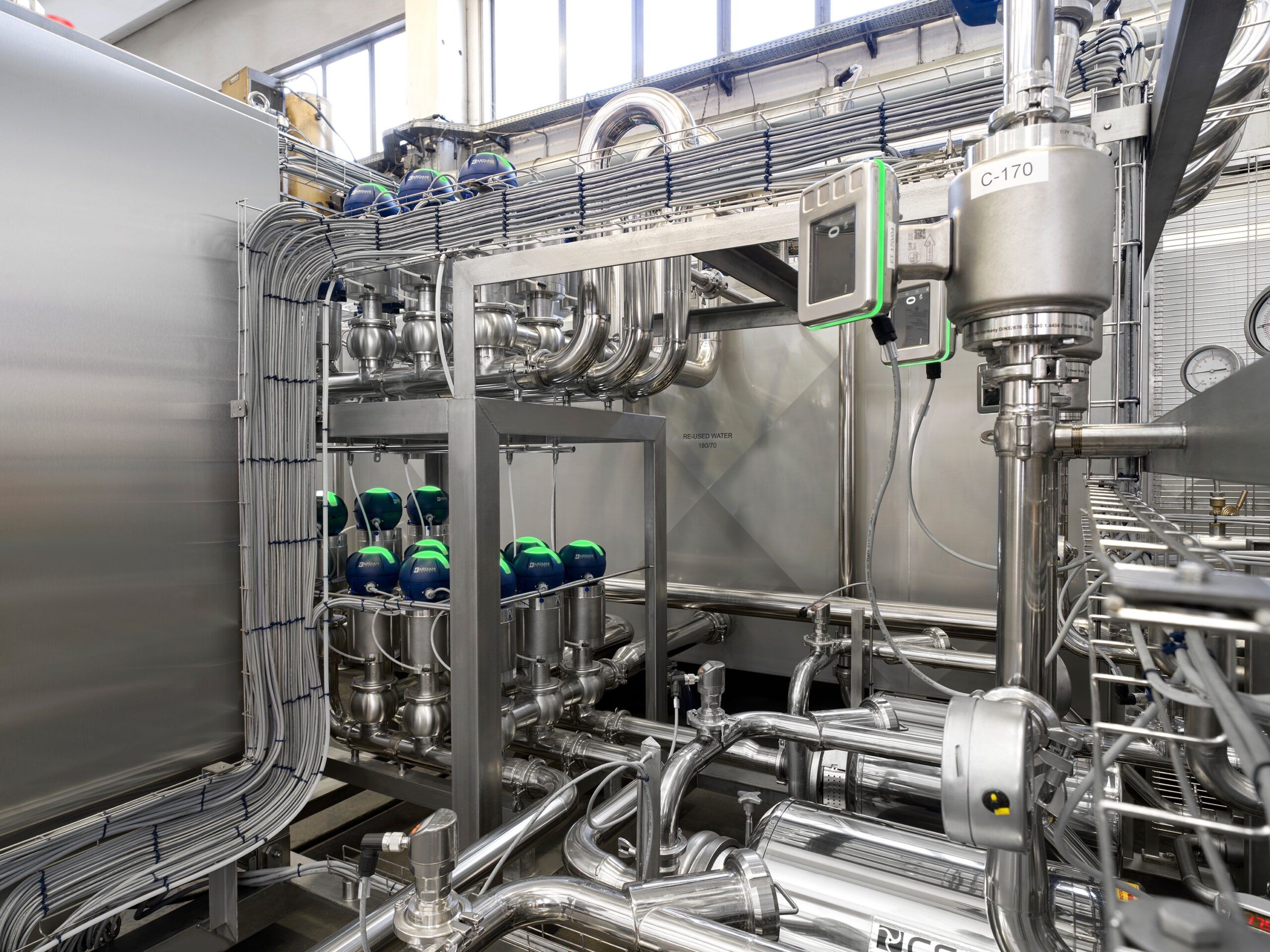

Il sistema può essere configurato per gestire il lavaggio di serbatoi, tubazioni, pompe, valvole e apparecchiature di processo, con livelli di automazione definiti sul progetto. Nei sistemi completi, il CIP può dialogare con il controllo di linea per coordinare produzione, svuotamento, risciacquo e lavaggio.
Questa impostazione permette di considerare l’igiene fin dalle prime fasi di progettazione, insieme a accessibilità, drenabilità, manutenzione, consumi e continuità produttiva.
Progettare il CIP partendo dal prodotto e dal processo
Un sistema di lavaggio efficace non si aggiunge semplicemente alla fine del progetto: deve essere pensato insieme alla linea produttiva. Prodotto, ricette, frequenza dei cambi, geometria, automazione e utilities determinano la configurazione più adatta.
FAQ - Domande frequenti sul sistema di lavaggio CIP
CIP significa Cleaning in Place: è la pulizia sul posto delle superfici interne di un impianto mediante circolazione controllata di acqua e soluzioni di lavaggio, senza smontare le principali sezioni interessate
Non sempre. Alcuni componenti o aree esterne possono richiedere interventi manuali. La copertura effettiva dipende dal design dell'impianto e dal protocollo definito.
In genere pre-risciacquo, lavaggio alcalino, risciacquo intermedio, eventuale lavaggio acido, risciacquo finale ed eventuale disinfezione o sanitizzazione. La sequenza va adattata al prodotto e validata.
Non esiste una durata universale. Dipende da residui, dimensioni e geometria del circuito, temperatura, concentrazione chimica, portata e obiettivo igienico.
Si definiscono parametri di processo e criteri di accettazione, quindi si eseguono attività di validazione, monitoraggio e verifica adeguate al rischio e alla linea produttiva.
Spesso è possibile, ma occorre verificare pulibilità, drenabilità, componenti, portate, utilities e automazione disponibili. Un sopralluogo o uno studio tecnico permette di individuare gli adeguamenti necessari.
